Prüfmaschinen: Individueller Prüfstandsbau
Servohydraulische und elektrische Prüfstände & Prüffelder
Unser Sondermaschinenbau Ratio-Drive® bietet komplette Prüfmaschinen und individuelle Prüfstände an - vom Engineering bis zur vollständigen Realisierung. Hänchen bietet den gesamten Prozess des Prüfstandsbaus aus einer Hand.
Sie nennen uns die erforderlichen Prozesse der Prüfaufgabe. Wir projektieren die servohydraulische oder elektrische Prüfmaschine speziell für Ihre Anforderung.
Dabei sind wir flexibel: Sie bekommen von uns vollständige, schlüsselfertige dynamische wie statische Prüfmaschinen, EoL-Prüffelder, hydraulische, servohydraulische und elektrische Prüfstände. Wir kümmern uns auch gerne nur um eine Teilfunktion Ihrer Prüfanlage und unterstützen, wenn Sie Ihre Prüfmaschine einer Modernisierung oder Retrofit unterziehen wollen.
- Festigkeit und Steifigkeit
- Zuverlässigkeit und Lebensdauer
- Torsion und Tension
- Verschleiß
- Reibung
- Funktionalität
Einsatzgebiete servohydraulischer Prüfmaschinen und Prüfstände
Beispiele aus der Praxis
Profitieren Sie von unserer langjährigen Erfahrung in der Entwicklung und Herstellung von hydraulischen Prüfständen und der hohen Individualität an umgesetzten Anforderungen. Diese Erfahrung versetzt uns in die Lage, individuell zugeschnittene Prüfmaschinen als Komplett- und Teillösung anzubieten. Sowohl die Umsetzung servohydraulischer wie elektrodynamischer Prüfstände und Prüfmaschinen haben wir zu unserer Kompetenz gemacht. Im Folgenden finden Sie einige Beispiele.
- Kautschukindustrie > Retrofit Prüfstand
Förderbänder oder Raupen von Pistenbullys werden mit speziellen Prüfständen auf Einsatztauglichkeit geprüft.
Technische Umsetzung und Hänchen Anteil
Durch Retrofit der vorhandenen Anlage werden Zugbelastungen bis 150 kN bei 1 Hz zur Bestimmung der Funktions- und Verschleißeigenschaften simuliert.- Individuelle Software inkl. Sicherheitssteuerung
- Visualisierung zur Bedienung des Prüfstandes
Der Kunde profitiert von unserer hohen Schnittstellen-Kompetenz
Art des Projektes: Ergänzung und Optimierung der Kundenanlage, Teillösung, unvollständige Maschine
- Maschinenbau > End of Line Prüfmaschine für Hydraulikzylinder
Die „End-of-line“ Maschinen unterziehen jeden gefertigten Hydraulikzylinder einer Endkontrolle.
Technische Umsetzung und Hänchen Anteil
Durch Einlesen des Produkt-Barcodes startet der jeweilige Ablauf der Druckprüfung automatisch. Die hydraulische Druckversorgung ist für 480 bar ausgelegt.- Anbindung an das ERP-System
- Automatische Datenerfassung
Ihr Vorteil mit einer Lösung von uns
- Geringes Prototypenrisiko, da wir solche Prozesse schon öfters in einer Maschine abgebildet haben
- Wir realisieren ein gutes und durchdachtes Sicherheitskonzept
Art des Projektes: Neue Anlage, Komplettlösung, vollständige Maschine
- Automotive > Prüfmaschine Lenkungsprüfstand
Der KFZ-Lenkungsprüfstand simuliert Belastungen, die während der Fahrt auftreten.
Technische Umsetzung und Hänchen Anteil
Die axiale Lasteinleitung erfolgt über Zylinder. Sinusbewegungen von 2 mm bei 50 Hz, sowie frei definierbare Sollwertkurven simulieren die Belastung.- Anbindung des kundenseitigen Messsystems
- Hydraulische Speicheranlage für Akustik-Messungen
Der Kunde profitiert von unserer Hydraulikkompetenz
Art des Projektes: Neue Anlage, Komplettlösung, vollständige Maschine
- Heizungsbau > Materialprüfmaschine
Die Materialprüfmaschine dient zur Erprobung von Wasserspeichern für Heizungsanlagen.
Technische Umsetzung und Hänchen Anteil
Über einen Druckuntersetzer wird eine Pulsation bis 20 Hz bei 20 bar auf den Prüfling gegeben. Als Testmedium wird normales Leitungswasser verwendet.- Integration in Prozess-Leitrechner
- Einbau in vorhandene Anlage
Die geforderte Technologie konnten wir problemlos stellen
Art des Projektes: Neue Anlage, Teillösung, unvollständige Maschine

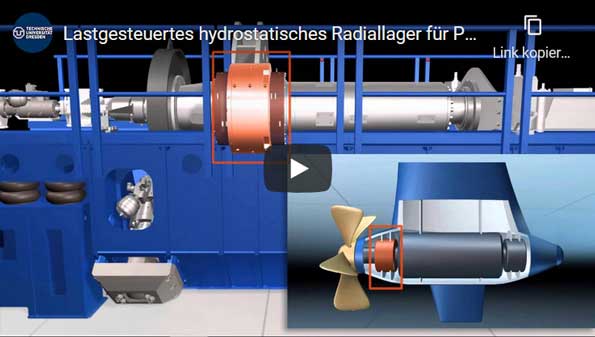

- Schiffsbau > Schwerlastprüfstand für Schiffswelle
Der Schwerlastprüfstand testet hydrostatische Gleitlager einer Schiffswelle für Pod-Antriebe.
Technische Umsetzung
Hydraulikzylinder simulieren die axiale und radiale Belastung der Schiffswelle bis 2,5 MN. Die Welle wird über einen Elektromotor angetrieben.- Zeitsynchrone Messwerterfassung
- Anbindung des kundenseitigen Messsystems
Sie profitieren von unserer Kometenz
im Bereich Zylinder für hohe Kräfte und kleinen Amplituden.Art des Projektes: Ergänzung und Optimierung der Kundenanlage, Teillösung, unvollständige Maschine
Kontaktieren Sie uns!
Prüfstandsbau
Statische und Dynamische Prüfmaschinen
Wir als Hersteller von Sonderprüfmaschinen realisieren für Sie sowohl statische als auch dynamische Prüfstände. Die Umsetzung Ihres Prüffeldes kann als hydraulischer, servohydraulischer oder elektrischer Prüfstand erfolgen. Dabei kennen Sie den Prozess der Prüfung und wissen, welche Funktionen der Prüfstand abbilden muss. Wir setzen diese Anforderung in eine Prüfmaschine um und stimmen die Lösung mit Ihnen ab.
Ihr Vorteil mit Hänchen im Prüfstandsbau: Als mittelständisches Unternehmen können wir Ihnen während des Projektes eine umfassende Betreuung bieten. Mit festen Ansprechpartnern übernehmen wir die Generalunternehmerschaft des Prüfstandsbaus, auch wenn nur ein Teil der technischen Umsetzung von uns kommt. In diesem Fall kümmern wir uns um die Aufstellung der Prüfmaschine und bringen diese zur Funktion.
- Statische Prüfmaschinen
-
Statische Prüfungen erfolgen durch eine Kraft, die gleichbleibend oder langsam stetig wachsend auf den Prüfling aufgebracht wird.
- Der Prüfling bleibt unbewegt, ist aber über einen langen Zeitraum einer Belastung ausgesetzt.
- Der Prüfling wird durch die Belastung verformt bis es ggf. zum Ausfall oder gar Bruch kommt. Dies wird zum Beispiel bei typischen Materialprüfmaschinen (Zugversuch) realisiert.
- Dynamische Prüfmaschinen
-
Dynamische Prüfungen erfordern eine sich ständig wechselnde Belastung, entweder zyklisch oder zufällig, mit oder fast ohne Bewegung. Je nach zu prüfendem Bauteil spricht man von High Frequency (bis 50 oder 100 Hz) oder Low Frequency Antrieben.
Die von der Prüfmaschine erzeugte Prüfkraft wird in den Prüfling geleitet, um realitätsnahe Belastungen zu simulieren.- Der Prüfling wird bewegt: Oszillierende Bewegungen erzeugen über einen sehr langen Zeitraum viele Millionen Lastwechsel. Man spricht von Betriebslastennachfahrversuchen. Die Bewegung des Prüfzylinders kann dabei eine relativ lange Amplitude sein, die den Prüfling belastet und bewegt, wie zum Beispiel bei Fahrzeugprüfständen.
- Der Prüfling steht still: Ständig wechselnde Prüfkräfte testen sehr steife Konstruktionsbauteile, wie zum Beispiel Betonelemente auf ihre Dauerfestigkeit.
- Dichtungsprüfstand
Mit einem Dichtungsprüfstand werden Verschleißprüfungen an Dichtelementen durchgeführt. Desweiteren können auch Reibung und Leckageverhalten des Prüflings im Zusammemspiel seiner abzudichtenden Gegenfläche ermittelt werden.
Detailiertere Angaben zum Dichtungsprüfstand können Sie hier nachlesen.
- Lenkungsprüfstand
Ein Lenkungsprüfstand stellt komplexe, reale Fahrprofile nach. Die dadurch auf den Prüfling aufgebrachten dynamischen Lasten simulieren Biegung und Torsion auf das Lenksystem.
Es können Prüffrequenzen bis 100 Hz oder Nennlasten bis 1 MN erzeugt werden.
- Sitzprüfstand
Ein Sitzprüfstand testet Flugzeug- oder Fahrzeugsitze in 3-dimensionaler Richtung. Die Belastung kann statisch, zum Beispiel mit ansteigender Last, eingeleitet werden. Oder dynamisch mit oszillierenden Kräften.
- Lagerprüfstand
Lagerprüfstände haben die Aufgabe den Prüfling auf Lebensdauer, Funktion oder Verschleiß zu testen. Wälzlager unterliegen zum Beispiel in Windrädern Taumelbewegungen, in Fahrwerken sind zum Beispiel Gleitlager hohen Lasten ausgesetzt. Diese Belastungen müssen vor Verwendung im Endprodukt simuliert werden.
- Schwingfestigkeitsprüfung
Schwingfestigkeitsprüfungen dienen der Ermittlung von Wöhlerlinien oder Dauerfestikeitswerten. Unsere Prüfmaschinen testen in zyklischen Versuchen Bauteile unter konstanter Last- oder Kraftamplitude auf Ermüdungsbruch, zum Beispel nach DIN 50100.
- Druckpulsationsprüfung
Inndendruckbeaufschlagte Bauteile wie Metallfaltenbälge, Rohre oder Ausgleichsbehälter werden statischen oder dynamischen Prüfungen unterzogen.
In statischen Prüfungen können die Prüflinge bis zum Berstdruck zum Beispiel mit Wasser getestet werden. Für Dauerfestigkeitsprüfungen, zur Untersuchung wie das Bauteil sich unter dynamischen Einflüssen verhält, werden Druckpulsationsprüfmaschinen mit dynamischen Druckübersetzern eingesetzt.
- Zugprüfung
Statische Festigkeits-Untersuchungen von Material-Standardproben oder sonstigen Bauteilen aus Metall, Composites, Gummi oder Betonbewehrungen erfolgen mit Zugprüfmaschinen. Diese haben die Aufgabe ein Kraft-Weg-Diagramm oder Spannungs-Dehnungs-Diagramm zu erstellen.
Zugprüfmaschinen sind universell einsetzbar für Versuche mit Zug-, Druck-, Biege- oder Torsionsbelastung.
- Energietechnik / Erneuerbare Energie
- E-Mobilität und Automotive
- Bahntechnik
- Schiffsbau
- Luft- und Raumfahrt
- Bauindustrie
Projektinhalt
Wie wir mit Ihnen zusammenarbeiten
Bei uns kaufen Sie die elektromechanische oder servohydraulische Prüfmaschine nicht „von der Stange", denn wir bauen genau den Prüfstand, den Sie benötigen. Eine gute, verlässliche Zusammenarbeit und Abstimmung sind unser Schlüssel für den gemeinsamen Erfolg.
Dabei sind wir flexibel: Sie bekommen von uns vollständige, schlüsselfertige Prüfmaschinen. Wir kümmern uns auch gerne nur um eine Teilfunktion Ihrer Prüfanlage, für die Sie gemäß Maschinenrichtlinie eine unvollständige Maschine, inklusive Einhaltung aller Normen, von uns erhalten.
- Vorgehensweise
-
In einem persönlichen Gespräch nehmen wir Ihre Anforderung auf, klären die Schnittstellen, definieren in wie weit wir Ihre vorhandene Ausstattung nutzen können und welche Bausteine wir für Sie übernehmen. Dazu gehört:
- Beratung und Konzeption
- Projektierung
- Sicherheitstechnik
- Realisierung und Inbetriebnahme
- Technische Dokumentation
- Service und Kundenbetreuung
- Software
-
Hänchen bietet seit über 20 Jahren Software zur individuellen Realisierung einzelner Funktionen bis hin zu ganzen Anlagensteuerungen an. Die Software enthält nur die Module, die Sie benötigen. Das spiegelt sich nicht nur im Preis wieder, sondern auch in der einfachen Integration in Ihr bestehendes System.
- HMI (Human Machine Interface) - als Panel oder auf PC/IPC
- Echtzeitsystem - Kommunikation zur Prozessebene
- Anbindung an Intranet/Netzwerk
- Steuerungssoftware und sichere Steuerung auf Beckhoff-System
- Antriebs- und Regelungstechnik
-
Als Antriebstechnik können wir Ihnen sowohl hydraulische Prüfstände bieten wie auch elektrische Prüfmaschinen, hierzu beraten wir Sie gerne und wählen zusammen mit Ihnen die richtige Antriebseinheit für Ihr System aus.
Durch den Einsatz intelligenter Regelungstechnik automatisieren wir Ihre Vorgänge und sorgen für einen reibungslosen Ablauf. Die von uns integrierte Sicherheitsteuerung in Verbindung mit den eingesetzten Reglern ermöglichen ein stabiles Systemverhalten.
Erfahren Sie mehr über unsere antriebs- und regelungstechnischen Möglichkeiten.
- Mechanischer Aufbau
-
Wenn Sie eine vollständige Prüfmaschine benötigen, kümmern wir uns um den mechanischen Aufbau. Damit erhalten Sie alles aus einer Hand.
- Mechanische Auslegung und Konstruktion
- Ausführung als Stahlbau oder Leichtbau
- Aufbau und Testmontage bei Hänchen
- Montage vor Ort
